气力提升泵连续输送系统

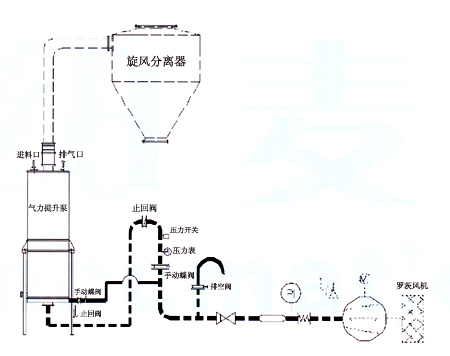

典型的输送系统流程:
TH气力提升泵是以低压空气为动力(30KPa-60KPa),连续垂直提升粉状输送设备,凡充气作用下能够流化不发生离析现象的粉状物料,均都可被垂直输送。
TH气力提升泵无旋转部件,维修简单,性能可靠,是粉状物料提升的经济选择。
TH气力提升泵系统由TH型气力提升泵、供气装置、气力提升输送管、料气分离器等组成。粉状物料由进料管喂入泵体,输送物料的低压气体一部分进入流化气室,另一部分通过止回阀、进气阀、提升泵底部风管并以高速由喷嘴喷入输料管中,由进入流化室的低压气体通过气化板把喷嘴周围的物料充分气化,出喷嘴进入输料管的压缩空气使在喷嘴周围和输料管口形成局部负压,把被气化的物料吸入输料管、被高速气流提升到所需高度后进行料气分离。
TH型气力提升泵的技术参数:
规格 |
泵体直径 |
提升管直径 |
输送能力 |
风量 |
气源风压 |
mm |
mm |
m3/h |
m3/min |
KPa |
|
TH90 |
914 |
DN80~DN250 |
10~50 |
6~60 |
≤58.8 |
THl20 |
1220 |
DN300 |
70 |
85 |
|
THl50 |
1524 |
DN350~DN400 |
99~130 |
115~150 |
|
THl80 |
1824 |
DN450 |
165 |
190 |
|
TH200 |
2124 |
DN500 |
200 |
230 |
|
TH250 |
2428 |
DN600 |
300 |
330 |
